Clapetas antirretorno MULTI
Características
La clapeta MULTI es un modelo de clapeta antirretorno para instalar en medio de la red.
Está diseñado para impedir la entrada de las aguas por las canalizaciones en caso de crecidas o inundaciones.
Es una clapeta por batiente que funciona de forma autónoma.
- Cuando las aguas se deslizan con normalidad, desde el nacimiento y rio abajo, el agua empuja el batiente en el sentido de la apertura y se evacua libremente.
- Cuando al contrario, las aguas suben, para que la salida de la red se ponga en carga, las aguas empujan en el sentido del cierre y se bloquean en este lugar.
Disponible desde DN 250 hasta DN 500 mm, la clapeta MULTI se puede empalmar a cualquier tipo de canalización con los empalmes de materiales de NORHAM.
Los materiales que las componen hacen de las clapetas MULTI unas piezas mucho más ligeras que las clapetas clásicas, fáciles y rápidas de manipular y de poner en marcha.
Ofrecen una resistencia muy alta a la corrosión, a la intemperie, a los rayos UV, a los impactos térmicos y a las solicitaciones mecánicas.
- El cuerpo de la clapeta MULTI está fabricada de resina de poliéster isophtálico reforzado con fibras de vidrio y recubierto con Gel Coat Isophtálico.
- El eje son de ERTACETAL (POM), las juntas de EPDM (nitrilo resistente a los hidrocarburos como opción, salvo para DN 315) y los tornillos de acero inoxidable AISI 316.
- La clapeta antirretorno MULTI resiste 0,9 bares de presión.
- Mecanismo sin contrapeso, ofrece criterios de estanqueidad muy buenos.
Nuevo sistema de cierre

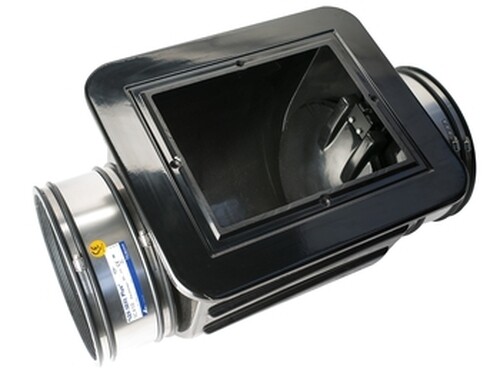

1 – Trampilla de visita retirada

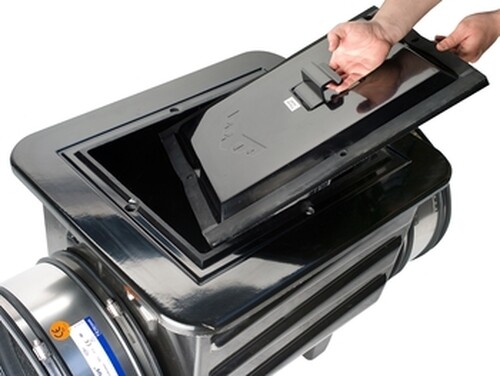

2 – Presentar la trampilla en bies e introducirla completamente en la clapeta

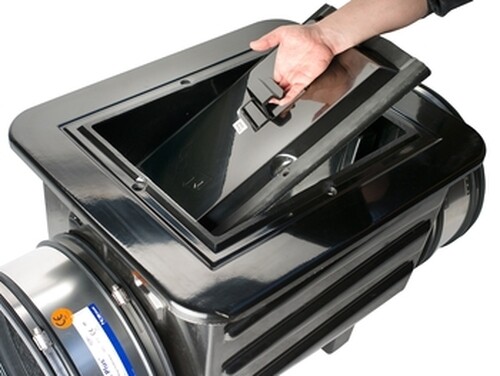

Posicionamiento de la trampilla: Acoplar la junta en la parte superior de la clapeta (del lado del batiente)

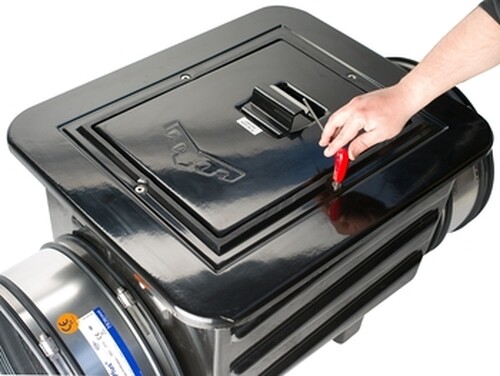

3 – Una vez instalada la trampilla, bloquearla atornillando las 4 fijaciones
El diseño totalmente nuevo de las clapetas en línea MULTI 400 y 500, desarrollado por NORHAM, deja al dispositivo aún más compacto, ligero, fácil de visitar y ¡optimiza la estanqueidad!

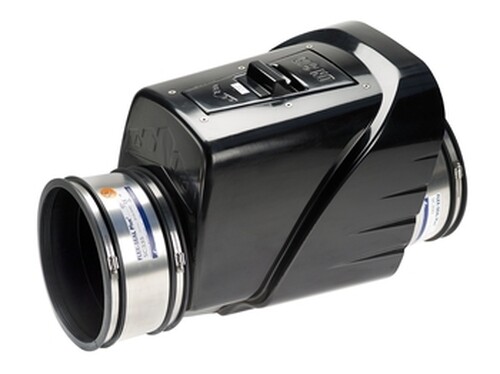

Design DN 250 - 315 - 400 - 500
Instalación / Aplicación
La colocación de las clapetas antirretorno MULTI es rápida y fácil.
- Cortar primero una sección de canalización en el lugar donde debe ser colocada la clapeta en línea, 20 mm más larga que la longitud de la clapeta (ej.: para una clapeta MULTI 250 - la longitud de la clapeta es de 730 mm - la sección a cortar entonces mide 730 + 20 = 750 mm).
- Después trazar un punto de referencia en los extremos de la canalización que se va a empalmar, el cual se corresponde con la mitad de la anchura del empalme (ej.: para un empalme NORHAM SC 275, la anchura del empalme es de 150 mm – entonces se señalará el punto de referencia a 150/2 = 75 mm del extremo de la canalización).
- Aflojar las fijaciones y colocar los empalmes NORHAM en los conectores de las canalizaciones (sin lubrificante ni cola).
- Finalmente, alinear la clapeta entre las dos partes de la canalización que se va a empalmar, avanzar los empalmes NORHAM hasta los puntos trazados y apretar todas las fijaciones de los empalmes hasta bloquearlas.
La fijación de la trampilla de visita de las clapetas en línea MULTI se realiza con la ayuda de tornillos y tuercas de mariposa (DN250) o de cabezal hexagonal (DN 315, 400 y 500) de acero inoxidable (tipo A4).

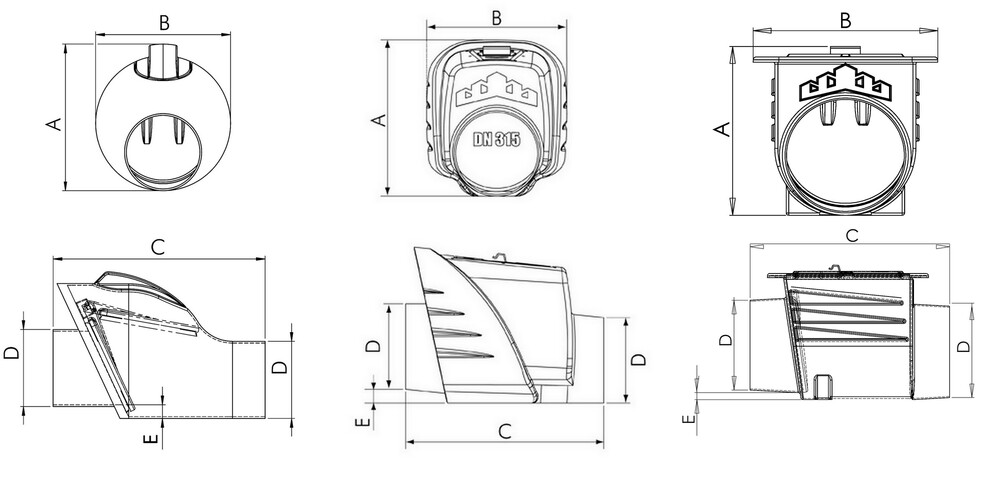

Dimensiones
| Ref. | DN | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | Poids (kg) |
|---|---|---|---|---|---|---|---|
| MULTI-250 | 250 | 485 | 455 | 730 | 260 | 60 | 15 |
| MULTI-315 | 300 | 572 | 525 | 735 | 316 | 52 | 16 |
| MULTI-400 | 400 | 600 | 610 | 900 | 410 | 30 | 32 |
| MULTI-500 | 500 | 730 | 700 | 1230 | 515 | 40 | 59 |
