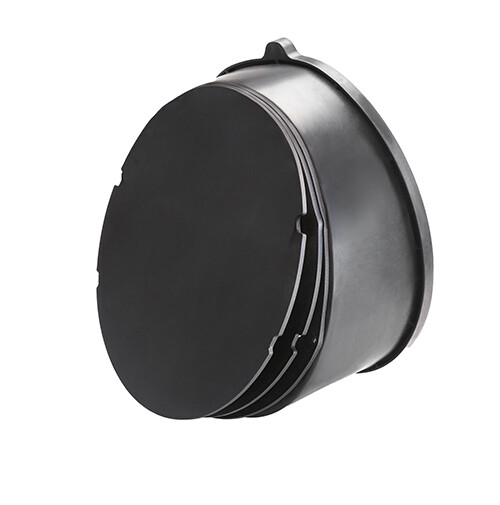

Clapetas antiolor STINK-SHIELD® Vertical

Características

El STINK-SHIELD® Vertical es una clapeta antiolor diseñada para detener las emanaciones de olores de los conductos de agua pluvial.

Se instala en las tapas de las aguas pluviales, en redes nuevas o ya existentes, en cualquier tipo de canalización y configuración de sumideros.

Se compone:

  • De un cuerpo en elastómero tipo SEBS reciclable ;
  • De un collar de expansión en acero inoxidable AISI 316
  • Y de membranas en EPDM 60 Sh.

Se coloca de forma manual sin herramientas.

Disponible:

En DN 100 - DN 125 - DN 150 - DN 200 - DN 250 - DN 300 - DN 400 en versión estándar, y a medida.

Patentado y probado por el CSTB, el STINK-SHIELD® Vertical es una nueva versión del STINK-SHIELD® que equipa ya los sumideros con codos de inmersión.

FUNCIONAMIENTO DE LA CLAPETA

  • schema-clapets-STINK-SHIELD-evacuation-faible.jpg

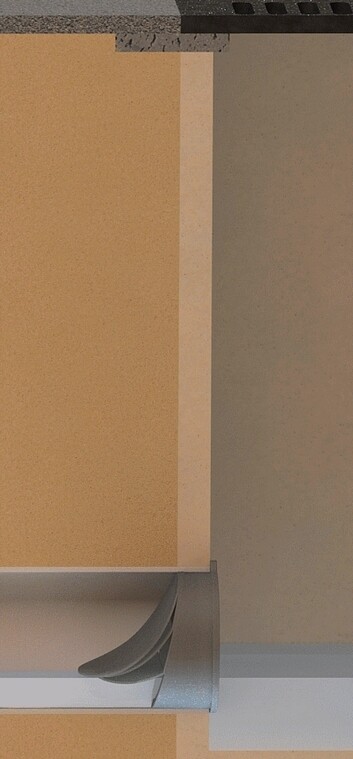

    1 – PARA EL TIEMPO DE LLUVIAUN FLUJO DÉBIL PERMITE LA EVACUACIÓN DE LAS AGUAS HACIA EL COLECTOR
  • schema-clapets-STINK-SHIELD-evacuation-pleine.jpg

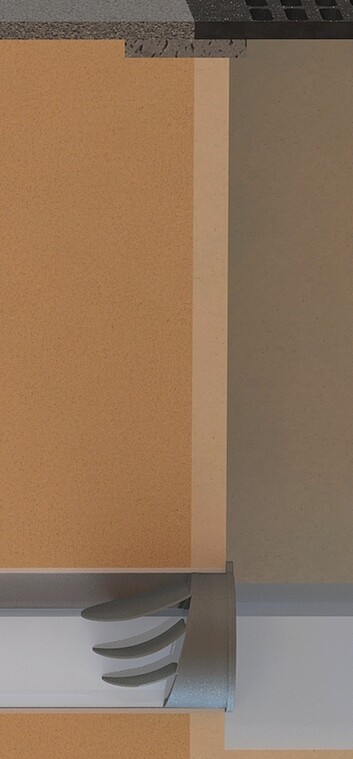

    2 – SUBIDA DE CARGA DEL CONDUCTO CON LAS PRECIPITACIONES APERTURA TOTAL DE 3 MEMBRANA
  • schema-clapets-STINK-SHIELD-evacuation-ferme.jpg

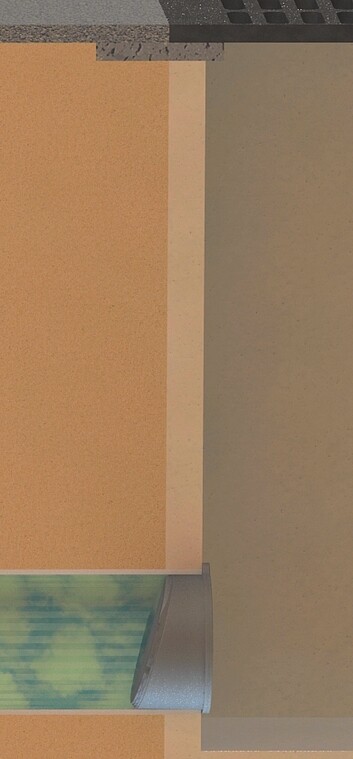

    3 – EN PERIODO SECOLAS MEMBRANAS SIGUEN CERRADAS Y CONFINAN LOS OLORES AL INTERIOR DEL COLECTOR

Instalación / Aplicación

STINK-SHIELD® Vertical se adapta a todos los tipos de configuraciones de conductos:

  • Salidas de evacuación no perpendiculares,
  • en cuneta,

Se adapta a cualquier tipo de canalización, PVC, Fundición, Gres, Hormigón, F-Cemento, etc., en versión estándar o a medida.

  • CLAPET_ANTI_ODEUR_STINK_SHIELD_REGARD_TROTTOIR.jpg

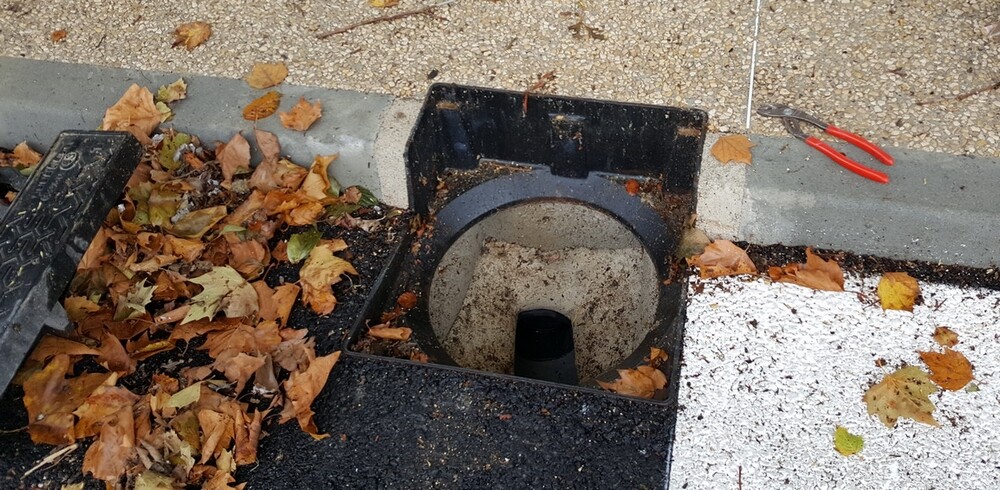

    1 - La clapeta se instala en la entrada de la red de evacuación EP
  • CLAPET_ANTI_ODEUR_SUR_MESURE_DECOUPE_STINK_SHIELD.jpg

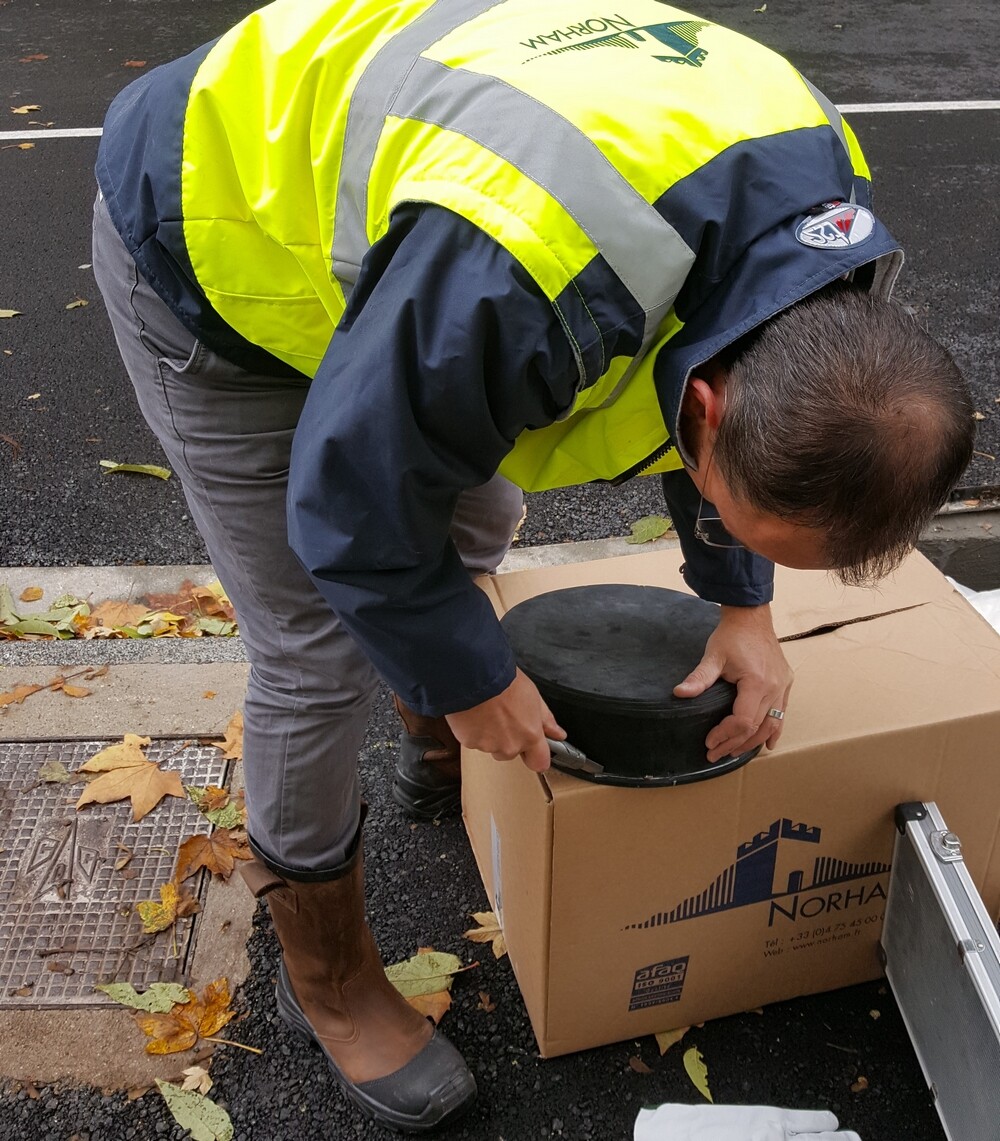

    2 – Recortar el perímetro del tope con el formato de entrada del colector Utilización del cúter
  • POSE_CLAPET_ANTI_ODEUR_STINK_SHIELD.jpg

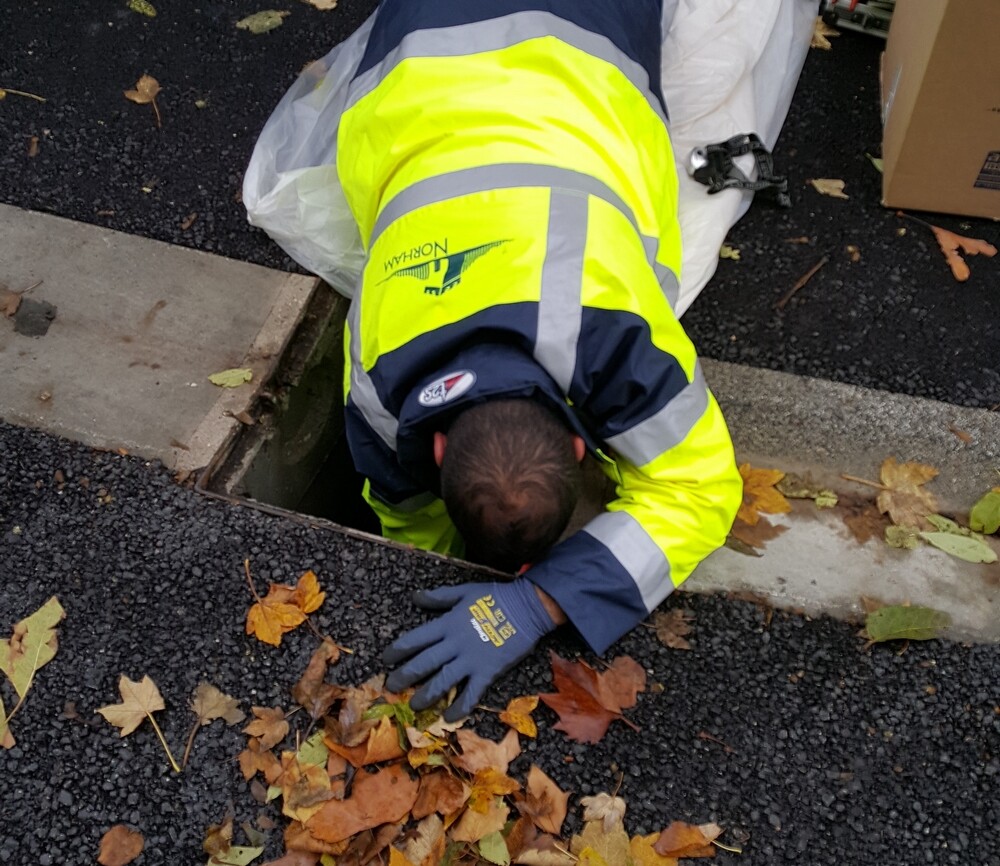

    3 – Instalar la clapeta en el tope
  • CLAPET_ANTI_ODEUR_UNIVERSEL_STINK_SHIELD.jpg

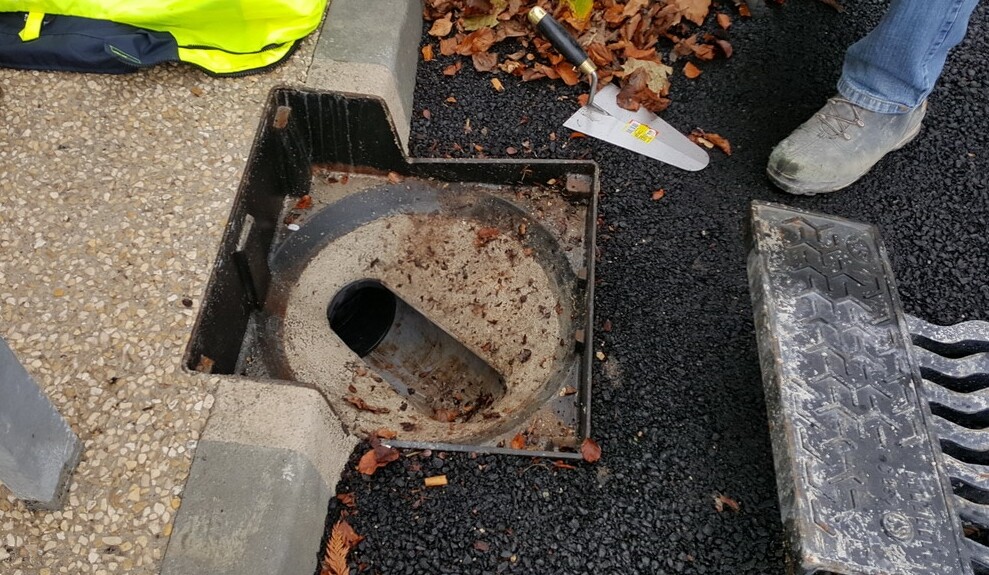

    4 – El collar de expansión permite el mantenimiento in situ y puede ser retirado en cualquier momento para inspección o mantenimiento

DIMENSIONES

Ref.DNRangos de uso Ø interno multimaterialRangos de uso Ø interno PVC Anchura
SHIELD100V10093,0 - 97,099,0 - 104,080
SHIELD125V125115,0 - 120,0122,0 - 127,090
SHIELD150V150148,5 - 151,5148,5 - 151,097
SHIELD200V200185,5 - 188,5199,5 - 202,5107
SHIELD250V250232,0 - 235,0250,0 - 253,0119
SHIELD300V300295,0 - 303,5297,0 - 301,0130
SHIELD400V-PVC400373,0 - 377,0396,0 - 402,0103
Certificationes Iso 9001-2015
