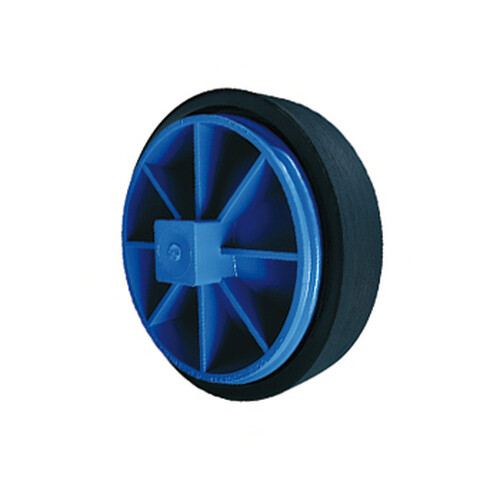

Obturateur à vis T-CONE

Caractéristiques

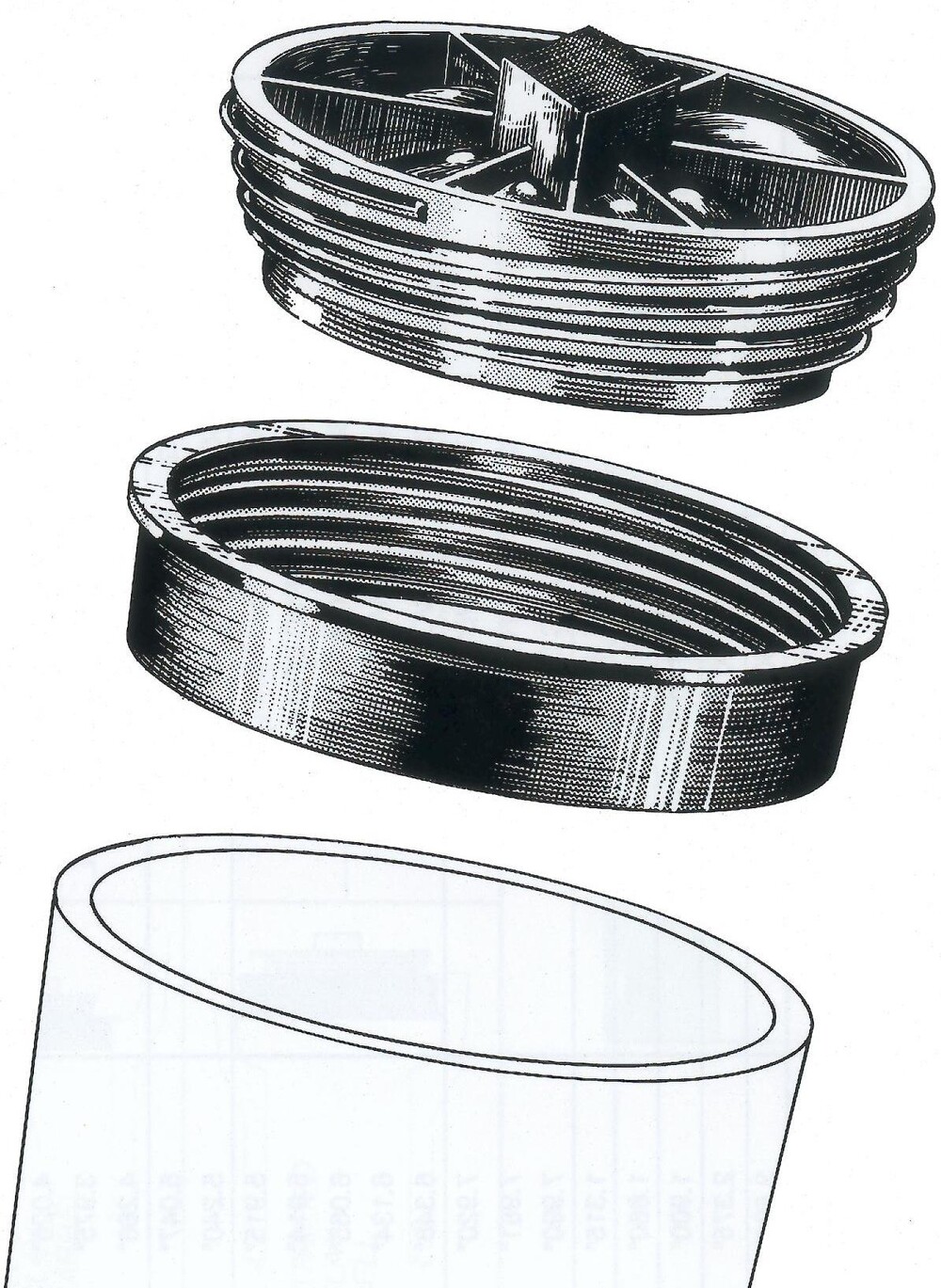

Les obturateurs mécaniques à vis de la gamme T-CONE permettent de boucher des conduites d'assainissement de façon permanente.

Ils sont étanches à l'air et à l'eau.

  • Les bouchons T-CONE résistent à une pression allant jusqu'à 2 bars selon le modèle.
  • Ils peuvent être démontés et réutilisés si besoin.
  • Il sont fabriqués en polyuréthane pour le joint en polypropylène pour la partie conique filetée.


L'obturateur T-CONE peut aussi servir pour une obturation temporaire des conduites, le temps d'opérations de maintenance par exemple.

T-CONE peut être inséré dans tout type de canalisation.


.

DOCUMENTATION A TELECHARGER

Obturateurs T-CONE     [pdf] - 453.42 Ko

Installation / Application

  • INSTALLATION_OBTURATEUR_VIS_TCONE1.JPG

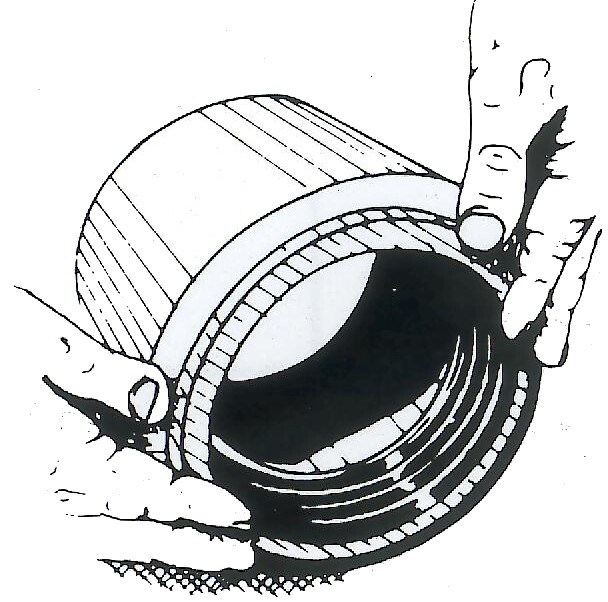

    1 - Commencer par insérer le joint à fleur du tuyau
  • INSTALLATION_OBTURATEUR_VIS_TCONE2.JPG

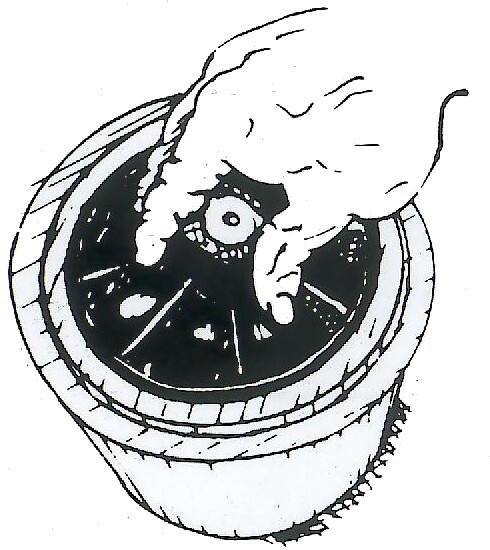

    2 - Insérer le cône rigide à l'intérieur du joint et visser à la main
  • INSTALLATION_OBTURATEUR_VIS_TCONE3.JPG

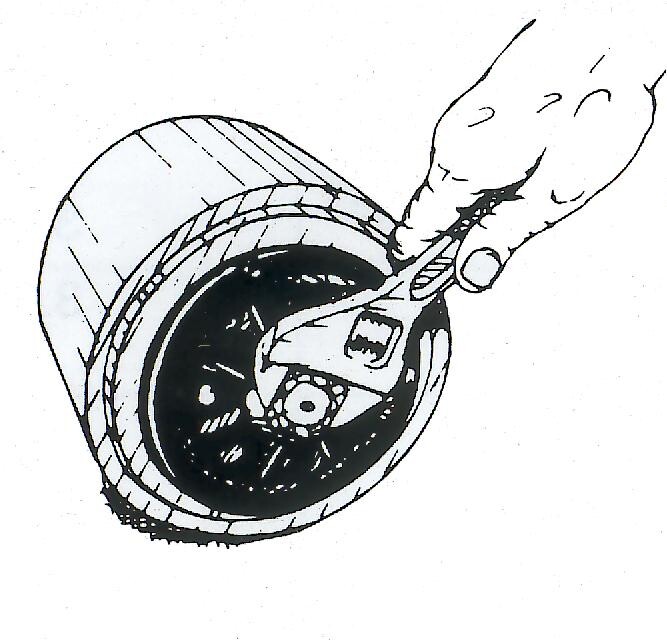

    3 - Visser au 3/4 tour avec une clé à molette.

Dimensions

RefTolérances (mm)Pression à l'eau et à l'air* (bar)
ST14937-402.0
ST15240-432.0
ST20149-512.0
ST20252-562.0
ST20355-582.0
ST30175-782.0
ST30277-802.0
ST35290-942.0
ST40198-1022.0
ST402101-1052.0
ST425107-1112.0
GS1186116-1202.0
ST475120-1242.0
ST502128-1322.0
ST560141-1441.7
ST601149-1531.7
GS1520150-1541.7
ST602153-1571.7
ST600157-1621.7
GS1902190-1941.0
ST603198-2021.0
ST802200-2041.0

DOCUMENTATION A TELECHARGER

Obturateurs T-CONE     [pdf] - 453.42 Ko
