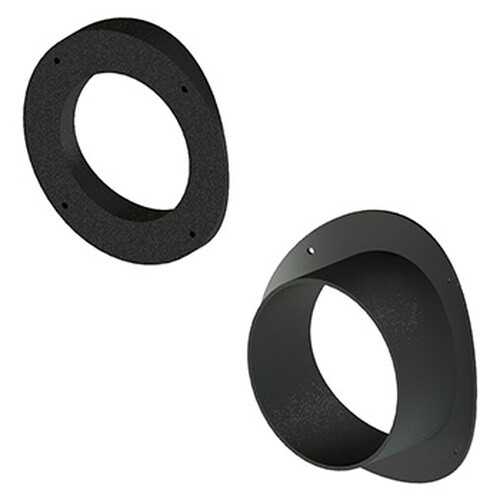

Brides d'adaptation multi-regards

Caractéristiques


Les brides d'adaptation permettent d'installer,

dans des regards circulaires.


Matériaux :

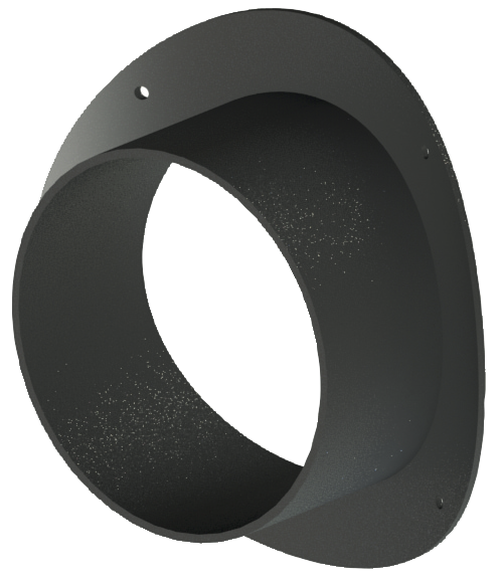

pour clapet de nez :

  • Corps en Résine polyester isophtalique renforcée de fibres de verre
  • Joint bride en EPDM.
  • Ancrages mécaniques en inox AISI 316

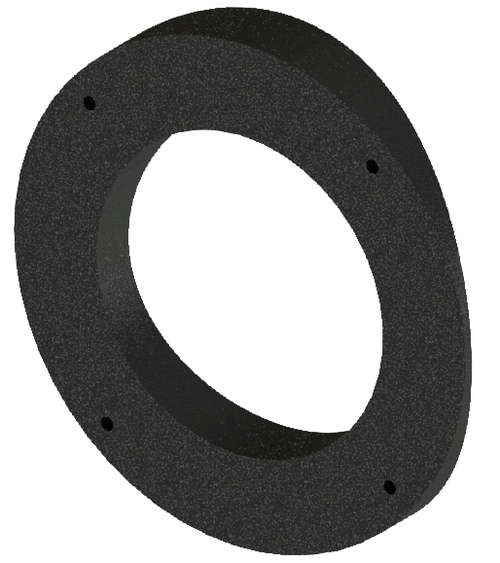

pour clapet à bride :

  • Corps en PEHD
  • Joint bride en EPDM
  • Ancrages mécaniques en inox AISI 316

Installation / Application

Les brides d'adaptation multi-regards apportent une solution lorsqu'une pièce de surface plane ou à emboitement femelle doit être installée dans un regard circulaire.

Elles peuvent se monter indifféremment dans des regards de DN 800 à 1200.

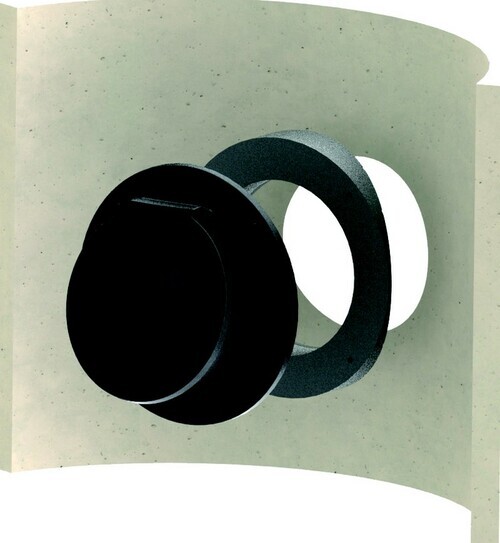

  • BRIDE_REGARD_AR_800_1200.jpg
    Bride ARVB pour clapet à bride MULTI NBMontage sur la bride avec vis inox AISI 316

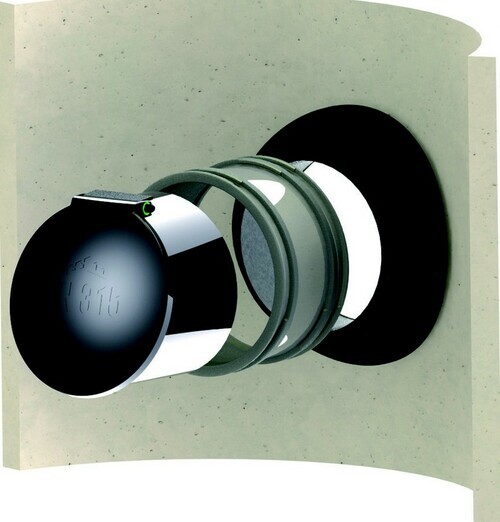

  • BRIDE_REGARD_ARV_800_1200.jpg
    Bride ARVN pour clapet de nez à raccorder MULTI NMontage sur la bride avec raccord FLEX-SEAL®

DIMENSIONS

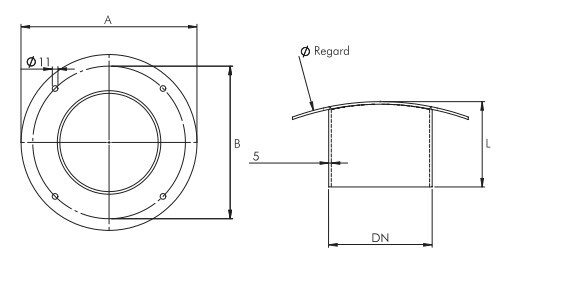

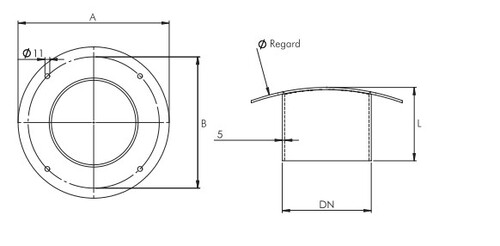

bride ARVN pour clapet MULTI N

Référence ARVNØDNABL
200800 à 1200200294265128
250800 à 1200250355330125
300800 à 1200300445400139
400800 à 1200400490460158

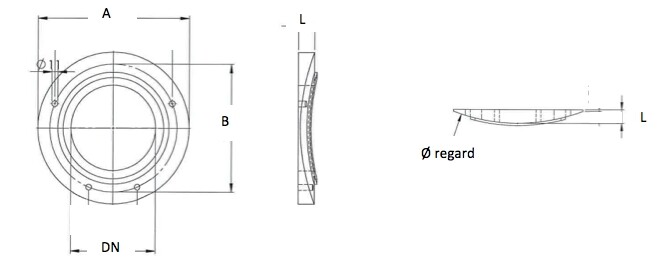

bride ARVB pour clapet MULTI NB

Référence ARVBØDNABL
200800 à 120020034029555
250800 à 120025039535053
300800 à 120030045540074
400800 à 1200400565515116

Dimensions en mm

BRIDES D'ADAPTATION [pdf] - 1.03 Mo
